DQ-630型電橋夾具技術參數使用方法
一、概述：
本產品適用于GB/T3048《電線電纜、電性能試驗方法》中規定的各種電力電纜和電氣裝備電線電纜的直流電阻測量，也可用于其它導體材料的直流電阻測量。
為使夾具更好的吻合標準規定的要求，本著快速、方便的原則，我廠對原產品DQ—K型電橋夾具做了改型?，F(xiàn)推出的DQ – 240型電橋夾具，它利用正反螺桿快速夾緊及退出結構輔以可調張緊裝置，使使用更加方便、靈活，電壓與電流夾具分開以提高與試樣的接觸點。
本設備采用鋁合金底板，結構合理、使用便捷。
二．技術參數:
1、試樣適用范圍： ?0.5㎜2~630㎜2單根或多股絞線導體線芯。
2、兩電壓夾頭間距： 100~1000㎜
3、外形尺寸： 1460×210×120 mm
4、適配電橋： 四點測量法的任何電橋
三、使用方法：
1、調整距離。由于本夾具夾頭采用的是可調式，因此測量前需檢查兩電壓夾頭之間距離是否為1m。夾具須定期向當?shù)赜嬃坎块T校核1米長度。
2、調整相鄰兩電流夾具與電壓夾具之間的距離，使其距離不小于被測試樣截面周長的1.5倍。
3、接線。連接電橋與電橋夾具，連接夾具內兩電壓夾頭之間連線。

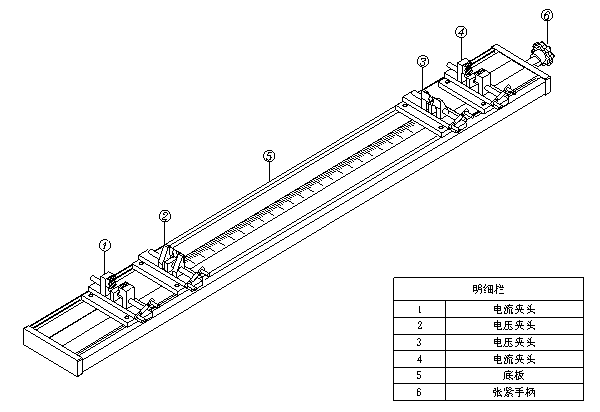

4、安裝試樣。旋開兩電流夾具，將試樣放于電流夾具①、④內，拉直試樣，并夾緊；旋動張緊手柄⑥拉緊試樣（用力不可過大）；再將電壓夾具②、③輕輕夾緊直至有效接觸為止。
5、試驗開始并作以記錄。
四、夾具的保養：
1、定期對滑動部件加注少量潤滑油。
2、經常清理，擦拭夾具，以防金屬雜物或其他物體使夾頭與底板⑤之間導通后影響試驗結果。

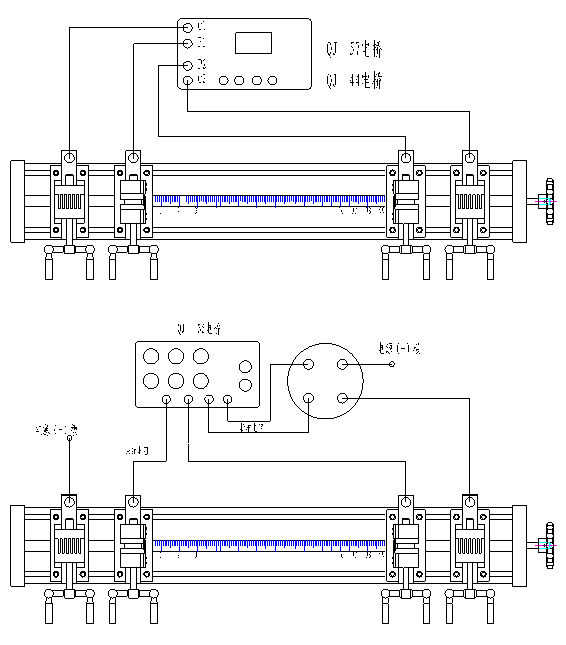

DQ-630型電橋夾具接線圖
