一、產品簡介
YBL-III氧化鋅避雷器阻性電流測試儀是我廠系列漢化產品之一、是全面檢測氧化鋅避雷器在電力系統運行中的各項電氣特性的專用儀器。
它具有下列優點：
1、液顯圖文顯示，漢化打印，界面直觀，自動化程度高，便于現場人員操作和使用。
2、先進的數字信號處理技術，抗干擾性能強，測量結果精度高，用戶可從液晶顯示屏上直接觀察信號波形，具有示波器功能。
3、安全可靠，采用隔離變壓器和高阻分壓，從而避免 PT 二次側短路。
4、體積小，重量輕，便于攜帶。
二、YBL-III氧化鋅避雷器阻性電流測試儀技術特性：
1、電源：AC 220V±10%，50Hz±1%。
2、參考電壓輸入范圍：AC10～220V。
3、測量參數：
a、避雷器泄漏電流全電流（含諧波）：I1 I3 I5 I7 。
b、泄漏電流阻性分量（含諧波）：IR1 IR3 IR5 IR7 。
c、阻性電流峰值：正峰值 Ir+ 負峰值 Ir-
d、全電流峰值：Ip
e、運行（或試驗）電壓值（含諧波）：U1 U3 U5 U7
f、避雷器功耗：Pw
4、測量精度：5%
5、測量范圍：泄漏電流：Ix ＝ 0～20mA
三、YBL-III氧化鋅避雷器阻性電流測試儀測試方法：
（一）在線測試：

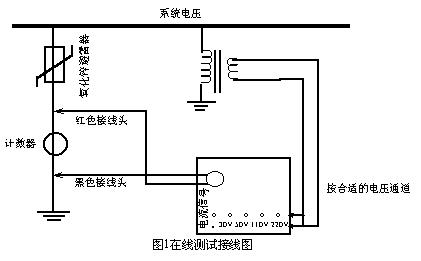

試驗線 路如圖 1所示。PT是與被測試品同相的電壓互感器，MOV為被測試品。
YBL-III氧化鋅避雷器阻性電流測試儀是我廠系列漢化產品之一、是全面檢測氧化鋅避雷器在電力系統運行中的各項電氣特性的專用儀器。
它具有下列優點：
1、液顯圖文顯示，漢化打印，界面直觀，自動化程度高，便于現場人員操作和使用。
2、先進的數字信號處理技術，抗干擾性能強，測量結果精度高，用戶可從液晶顯示屏上直接觀察信號波形，具有示波器功能。
3、安全可靠，采用隔離變壓器和高阻分壓，從而避免 PT 二次側短路。
4、體積小，重量輕，便于攜帶。
二、YBL-III氧化鋅避雷器阻性電流測試儀技術特性：
1、電源：AC 220V±10%，50Hz±1%。
2、參考電壓輸入范圍：AC10～220V。
3、測量參數：
a、避雷器泄漏電流全電流（含諧波）：I1 I3 I5 I7 。
b、泄漏電流阻性分量（含諧波）：IR1 IR3 IR5 IR7 。
c、阻性電流峰值：正峰值 Ir+ 負峰值 Ir-
d、全電流峰值：Ip
e、運行（或試驗）電壓值（含諧波）：U1 U3 U5 U7
f、避雷器功耗：Pw
4、測量精度：5%
5、測量范圍：泄漏電流：Ix ＝ 0～20mA
三、YBL-III氧化鋅避雷器阻性電流測試儀測試方法：
（一）在線測試：
試驗線 路如圖 1所示。PT是與被測試品同相的電壓互感器，MOV為被測試品。

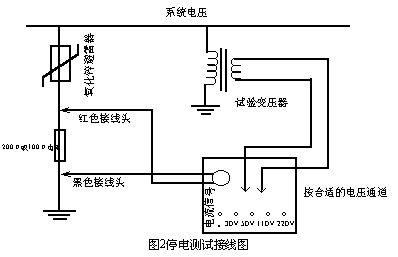

試驗線路如圖 2所示。接線時請取一只 100Ω～200Ω電阻串在氧化鋅避雷器與地線之間，以保證試驗回路聯通。

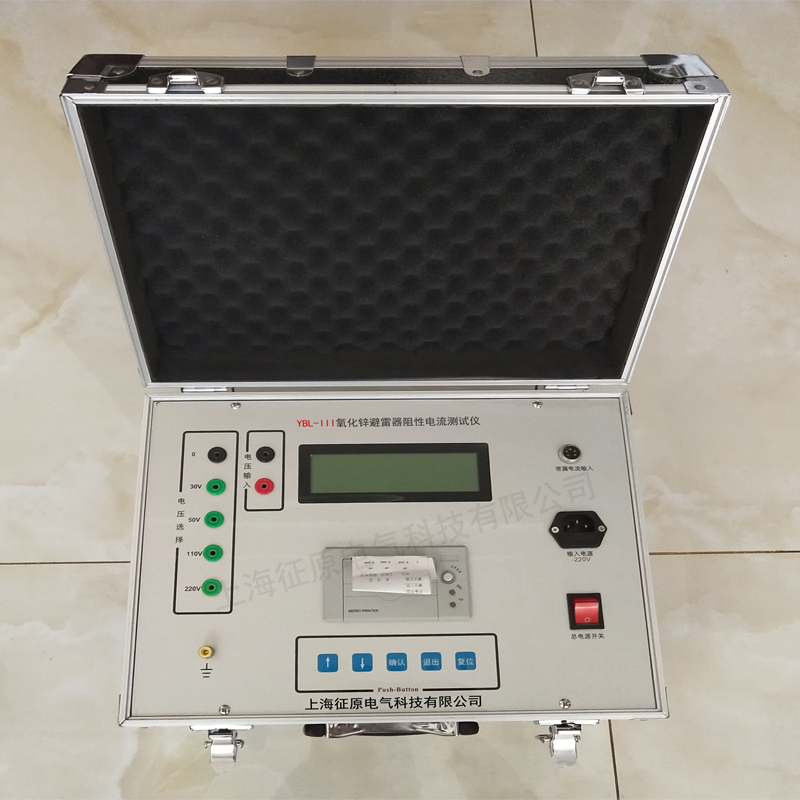

附：產品圖片
